Konsep Internet & Jaringan Lokal - Pertemuan 11

 Konsep Internet & Jaringan Lokal

Jaringan komputer menggunakan dua buah atau lebih perangkat dengan menggunakan sebuah sistem komunikasi yang terstandarisasi secara global, yaitu Transmission Control Protocol/Internet Protocol Suite (TCP/IP). Jaringan komputer yang menghubungkan komputer ada dua jenis, yaitu jaringan lokal dan jaringan internet. Perbedaan keduanya ada pada jangkauannya. Jaringan lokal memiliki jangkauan yang lebih terbatas dibandingkan dengan jaringan internet.

1. Jaringan Lokal

Jaringan lokal adalah jaringan komputer berkabel maupun nirkabel yang menghubungkan komputer dengan perangkat lainnya dalam area terbatas seperti tempat tinggal, sekolah, laboratorium, kampus universitas, atau gedung kantor. Perangkat atau komputer yang ada di jaringan lokal hanya bisa diakses oleh perangkat lain yang berada pada jaringan yang sama. Setiap perangkat atau komputer yang terhubung dalam jaringan lokal akan memiliki ID unik yang berbeda satu sama lainnya dan disebut Alamat IP (IP address), misalnya 192.168.0.1. Dalam implementasinya, biasanya satu perangkat akan disebut server, sedangkan perangkat lainnya disebut client.


Gambar 5.2 menunjukkan contoh jaringan lokal yang menghubungkan lima buah perangkat, yaitu tiga buah komputer, satu buah HP, dan satu buah laptop. Jika siswa perhatikan, setiap perangkat memiliki IP address.

IP address merupakan identitas sebuah komputer dalam jaringan komputer. IP address berfungsi sebagai alamat pengiriman data dari satu perangkat ke perangkat lain. Mungkin siswa bisa menganalogikan IP address seperti alamat rumah. Saat akan mengirim paket, tentunya akan lebih mudah kalau sudah mengetahui alamat pastinya. Sama halnya dengan ketika siswa akan mengirim data dari satu perangkat ke perangkat lain. siswa harus tahu data itu akan dikirim ke komputer dengan IP address yang mana. IP address sendiri biasanya terdiri atas 32 bit yang dipisah menjadi 4 bagian sehingga setiap bagian akan terdiri atas 8 bit. Nah, 8 bit ini merupakan bilangan biner yang diterjemahkan ke dalam bilangan desimal. Tentu siswa sudah belajar tentang bilangan biner. Berikut ini contoh dari IP address.
IP address dalam bilangan biner : 10101100.11011001.00001010.00001110
IP address :172.217.10.14

2. Internet

Berbeda dengan jaringan lokal yang hanya menghubungkan perangkat dengan jangkauan yang terbatas pada area tertentu saja misalnya perumahan, perkantoran, sekolah, dan lain sebagainya, jaringan internet memiliki koneksi dengan cakupan yang lebih luas yang bisa menghubungkan perangkat di seluruh dunia. Misalnya, siswa berada di Jakarta. Dengan jaringan internet, siswa bisa mengakses perangkat atau informasi yang ada di Kalimantan bahkan di negara lain.

Internet sendiri merupakan kepanjangan dari interconnection-networking, yaitu sebuah jaringan komputer yang menghubungkan banyak perangkat di seluruh dunia. Jaringan internet ini memungkinkan adanya pertukaran data paket (packet switching communication protocol) untuk melayani miliaran pengguna di seluruh dunia. Secara konsep, jaringan internet juga disebut jaringan area luas (Wide Area Network).

Untuk bisa mengakses jaringan internet, biasanya perangkat apa pun harus terhubung dengan salah satu Internet Service Provider (ISP) dengan menggunakan mekanisme koneksi internet tertentu. Jika jaringan lokal terhubung dengan ISP, baik secara berkabel maupun nirkabel, perangkat dalam jaringan lokal bisa mengakses internet.

3.  Konektivitas Internet

Koneksi dengan internet pada umumnya dilakukan menggunakan kabel internet yang bisa berupa kabel coaxial, kabel fiber optik maupun kabel twisted pair. Meski demikian, siswa juga bisa terhubung ke jaringan internet tanpa menggunakan kabel (wireless connection). Baik menggunakan kabel maupun tanpa kabel, keduanya memiliki metode tersendiri cara terkoneksi ke jaringan internet. Berikut ini beberapa jenis koneksi internet yang memungkinkan perangkat siswa terhubung ke dalamnya.

a. Konektivitas Internet pada Jaringan Berkabel

Konektivitas internet pada jaringan berkabel pada umumnya memanfaatkan jaringan kabel telepon maupun televisi yang terhubung dengan Internet Service Provider. Berikut ini beberapa konektivitas pada jaringan berkabel.
  • ADSL (Asymmetric Digital Subscriber Line)
Sama seperti pada Dial-Up (jaringan telepon tradisional ), koneksi internet ADSL juga bekerja dengan menggunakan teknologi modem. Modem yang digunakan bekerja pada frekuensi antara 34 kHz sampai 1104 kHz, berbeda dengan modem konvensional yang bekerja pada frekuensi di bawah 4 kHz. Dengan ADSL, kita bisa mengirimkan suara ke pengguna lainnya dengan menggunakan rentang frekuensi yang berbeda. Konektivitas internet dengan ADSL pada prinsipnya sama dengan Dial-Up yang menggunakan jaringan telepon kabel, tetapi yang membedakan ialah jenis modemnya.
  • LAN (Local Area Network)
LAN termasuk koneksi internet yang banyak dikenal saat ini. Sistem kerjanya ialah menggunakan satu komputer sebagai server yang terhubung dengan internet menggunakan kabel telepon atau antena melalui Internet Service Provider. Kemudian, komputer lainnya hanya perlu terkoneksi dengan server
untuk bisa mengakses internet dengan memakai kartu LAN (LAN Card) dan kabel koaksial (UTP). Jaringan koneksi internet ini hanya mencakup wilayah yang sangat kecil.

b. Konektivitas Internet pada Jaringan Nirkabel

Konektivitas internet pada jaringan nirkabel merupakan jaringan internet yang tidak menggunakan kabel untuk menghubungkan satu perangkat dan perangkat lain. Jaringan nirkabel ini sering dipakai untuk jaringan komputer baik pada jarak yang dekat (beberapa meter, memakai alat/ pemancar bluetooth) maupun pada jarak jauh (lewat satelit). Jaringan nirkabel biasanya menghubungkan satu sistem komputer dan sistem yang lain dengan menggunakan beberapa macam media transmisi tanpa kabel, seperti: gelombang radio, gelombang mikro, maupun cahaya inframerah. Berikut ini beberapa
konektivitas pada jaringan nirkabel

Untuk menghubungkan sebuah device dengan device yang lain, diperlukan media transimi. Ada banyak jenis media tranmisi yang digunakan untuk dapat menghubungkan dua device dan membentuk sebuah jaringan. Pada umumnya, media tersebut ialah : Kabel ( Wired ) dan nirkabel ( wireless). Media transmisi jenis kabel adalah yang paling banyak digunakan saat ini.

Pengkabelan jaringan atau kabel jaringan adalah kabel yang menghubungkan antara komputer dengan komputer, dari server ke swich dan yang lainya. Kabel jenis UTP yang akan dibahas lebih lengkap di sini dengan susunan kabel straight dan susunan kabel cross. Adapun fungsi dari kabel straight maupun cross berbeda terletak dari penggunaannya.

Kabel Straight

Kabel Straight merupakan kabel yang memiliki ujung awal dengan ujung akhir kabel terdapat urutan pin yang sama. Tipe kabel ini umumnya digunakan untuk menghubungkan dua perangkat yang berbeda.

Fungsi Kabel Straight
  • Mengkoneksikan antara computer dengan switch
  • Mengkoneksikan computer dengan LAN pada modem kabel/DSL
  • Mengkoneksikan router dengan LAN pada model kabel/DSL
  • Mengkoneksikan Switch ke router
  • Mengkoneksikan Hub ke Router

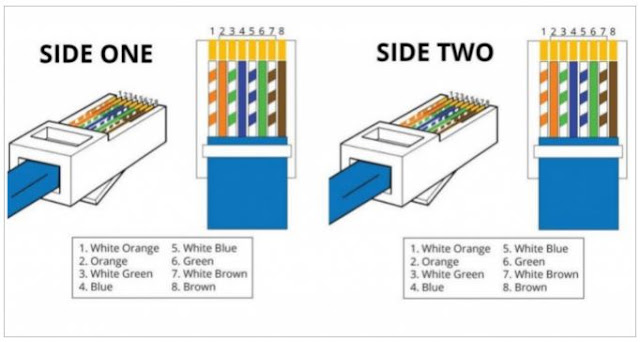

Susunan Warna Kabel Straight
Urutan kabel straight antara ujung awal dan ujung akhir sama , yaitu:
  1. Putih – Orange
  2. Orange
  3. Putih – Hijau
  4. Hijau
  5. Putih – Biru
  6. Biru
  7. Putih – Coklat
  8. Coklat
Kabel Cross

Kabel Crossover merupakan kabel yang memiliki susunan pin yang berbeda antara ujung awal dan ujung akhir. Kabel jenis ini digunakan untuk menghubungkan 2 perangkat yang sama atau sejenis.


Fungsi Kabel Crossover
  • Menghubungkan antara 2 buah computer secara langsung
  • Mengkoneksikan 2 buah switch
  • Mengkoneksikan 2 buah Hub
  • Mengkoneksikan switch dengan Hub
  • Mengkoneksikan computer dengan router

Susunan Warna Kabel Crossover
Ujung Awal :

1. Putih – Orang
2. Orange
3. Putih – Hijau
4. Biru
5. Putih – Biru
6. Hijau
7. Putih – Coklat
8. Coklat



Ujung akhir :

1. Putih – Hijau
2. Hijau
3. Putih – Orange
4. Biru
5. Putih – Biru
6. Orange
7. Putih – Coklat
8. Coklat
